Ratings
Phase : Three
Frequency : 50 / 60 Hz
Capacity : 100~2,000kVA
High Voltage : 22.9kV and Below
Low Voltage : 380Y / 220V

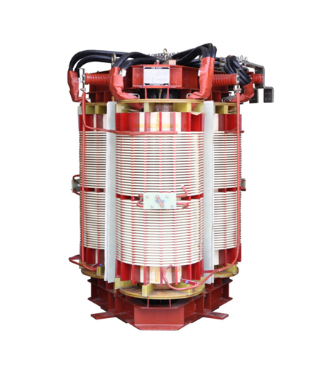

3D-TRI Type & V.P.I (Vacuum Pressure Impreqnation)

Test
IEC 60076-11 (국제환경시험 기준) 통과
F1 : Fire Behavior Test 변압기 화재시 유독가스 양, 시야 확보(투과율) 및 불꽃 최고 온도를 규정한 시험
C2 : Climatic Test ■온도 상승을 위해 정격 전류의 2배로 교정된 -25 ℃에서부터 열 충격을 실시 ■표준시험값(50kV)의 80%(40kV)에서 시행된 절연시험에서 트래킹 등의 외형적 손상이 발견되지 않음
E2 : Environment Test ■상대습도 93% 이상의 챔버 내에서 6시간 이상 방치 후 절연시험 결과 이상이 없음 ■추가적으로 144시간 동안의 습기 침투 시험에서 트래킹 등의 외형적 손상이 발견되지 않음

Test Graph

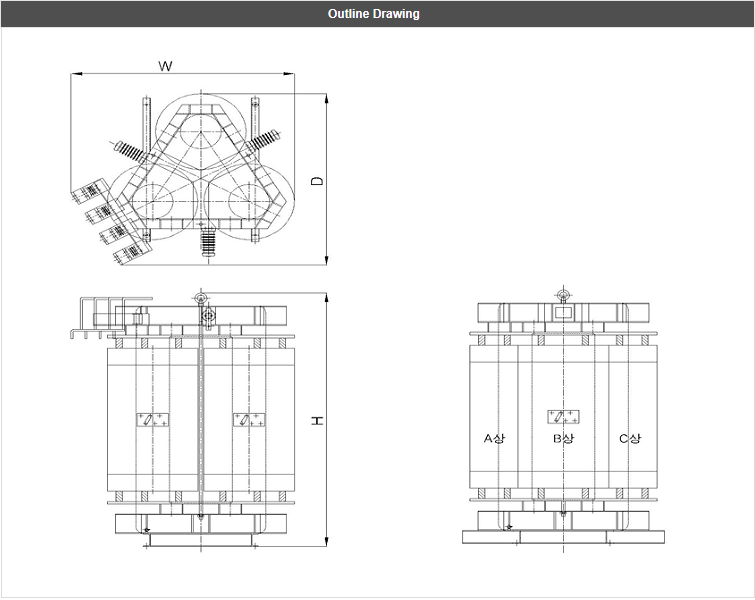

Dimensions
Capacity (kVA)	Dimension(mm)			Total W.T (kg)	Sound Level (dB)
Capacity (kVA)	W	D	H	Total W.T (kg)	Sound Level (dB)
100	920	850	1040	580	58
200	960	900	1180	780	60
300	980	930	1350	940	62
400	1000	950	1400	1070	63
500	1050	1000	1500	1270	64
600	1080	1050	1560	1430	66
750	1100	1060	1650	1680	66
1000	1150	1100	1750	2100	66
1250	1250	1200	1850	2450	66
1500	1300	1250	1900	2900	70
2000	1400	1300	2100	3500	72
